TaC-belagd grafitvärmare

Varför välja Semixlab?

Semixlab kan tillhandahålla TaC-belagda grafitvärmare i anpassade storlekar och specifikationer baserat på kundernas specifika utrustningsmodeller och processkrav. Kontakta oss för en detaljerad lista över tekniska parametrar, inklusive men inte begränsat till:

- Dimensionstoleranser

- Maximal driftstemperatur

- Fysiska egenskaper såsom värmeledningsförmåga

- Grafitkvaliteter och renhet

- TaC-beläggningens tjockleksområde och kriterier för likformighet

Ännu viktigare är att Semixlabs värmeelement är tillverkade av ett högrent grafitsubstrat belagt med en högdensitetsbeläggning av TaC (tantalkarbid), vilket ger en kombination av utmärkt värmeledningsförmåga och hög temperaturstabilitet. Vi använder grafitmaterial från världens tre främsta välkända leverantörer, och våra långsiktiga stabila partners inkluderar SGL (Tyskland), Toyo Tanso (Japan) och Mersen (Frankrike), för att säkerställa att våra produkter har utmärkt kvalitetssäkring från källan. Samtidigt är Semixlabs TaC-beläggningsprocess ledande i branschen, där dess densitet, vidhäftning och korrosionsbeständighet har verifierats genom många processvalideringsrundor och har använts i stor utsträckning i avancerad SiC-epitaxiell utrustning, vilket är mycket förtroendefullt bland kunderna.

Kärnapplikation: Kritisk värmebas i SiC-epitaxutrustning

Semixlabs TaC-belagda grafitvärmare spelar en avgörande roll i SiC-epitaxutrustning. Dess huvudsakliga funktion är att fungera som en bas för värmesystemet, genom att bära och jämnt värma upp den ovanför placerade wafersusceptorn.

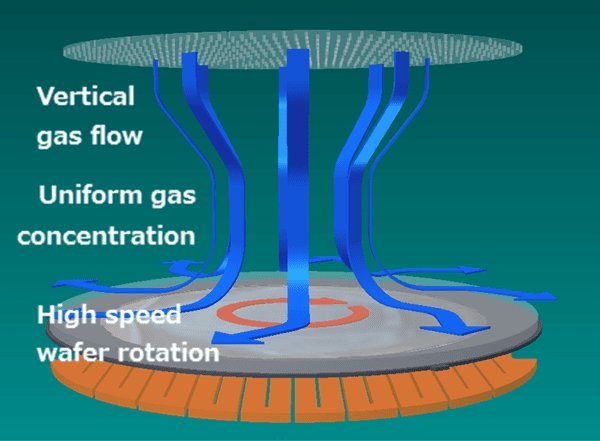

Strukturnivåer: I en typisk SiC-epitaxialkammare är strukturen vanligtvis följande:

1. TaC-belagd grafitvärmare (Semixlab-produkt): Placerad på bottennivån och är den huvudsakliga värmekällan.

2. Wafermottagare: Wafermottagaren placeras ovanpå värmaren och är vanligtvis tillverkad av högrent grafit eller annat högtemperaturbeständigt material och kan vara belagd. Dess precisionsutformade spår används för att hålla SiC-wafers.

3. SiC-wafers (Wafer): Placerade på en bärskiva fungerar de som substrat för den slutliga tillväxten av det epitaxiella lagret.

Uppvärmningsprocess och utmaningar:

1. Krav vid höga temperaturer: Epitaxial tillväxt av SiC kräver vanligtvis extremt höga temperaturer (vanligtvis över 1500 °C eller högre) för att säkerställa effektiv nedbrytning av prekursorgas och bildandet av högkvalitativa, enkristallina SiC-skikt på waferns yta. Semixlabs värmare är baserade på ett substrat av högren grafit med hög värmeledningsförmåga för att säkerställa att de erforderliga höga temperaturerna uppnås och bibehålls på ett snabbt och enhetligt sätt. Semixlab-värmaren använder högren grafit med hög värmeledningsförmåga som substrat för att säkerställa att den erforderliga höga temperaturen uppnås och bibehålls snabbt och enhetligt.

2. Enhetlighet är avgörande: Temperaturjämnheten hos värmarens yta påverkar direkt temperaturfördelningen hos bärskivan, vilket i sin tur avgör konsistensen hos tillväxthastigheten, det epitaxiella skiktets tjocklek och dopkoncentrationen vid varje punkt på wafern. Varje temperaturgradient kan leda till ökade defekter i det epitaxiella skiktet och större variation i enhetens prestanda, och Semixlab optimerar värmarens termiska fältfördelning för att minimera temperaturvariationer genom en sofistikerad design- och tillverkningsprocess.

3. Utmaningar med kemisk stabilitet: Extremt korrosiva gaser (t.ex. silan, propan, väte och dopningsgaser) passerar genom den epitaxiella processen. Vid höga temperaturer är dessa gaser mycket aggressiva mot vanlig grafit, vilket orsakar för tidiga skador på grafitkomponenter och frigör kolpartiklar som förorenar reaktionskammaren och wafers, vilket allvarligt påverkar kvaliteten på det epitaxiella lagret och enhetens utbyte.

Semixlab TaC-beläggningslösning och fördelar:

Det är som svar på dessa utmaningar som Semixlab använder avancerad tantalkarbid (TaC) beläggningsteknik. TaC-beläggning ger grafitvärmare överlägsen prestanda:

1. Minskad partikelgenerering och förbättrat utbyte: Genom att effektivt förhindra erosion och kritning av grafitsubstratet minskar TaC-beläggningen mängden partikelmaterial från processkammaren vid källan. Genom att effektivt förhindra erosion och pulverisering av grafitsubstratet minskar TaC-beläggningen mängden partikelmaterial i processkammaren från källan, vilket är avgörande för produktionen av högkvalitativa epitaxiella SiC-skivor med låg defektdensitet, och bidrar direkt till utbytet av den slutliga anordningen.

2. Utmärkt kemisk inertitet och korrosionsbeständighet: TaC-beläggningens extremt höga kemiska stabilitet och låga ångtryck skyddar grafitsubstratet från att reagera med processgaser vid höga temperaturer och i korrosiva atmosfärer. Detta minskar kraftigt partikelkontaminering på grund av värmeerosion, säkerställer renheten i den epitaxiella tillväxtmiljön och förbättrar kvaliteten på det epitaxiella lagret och enhetens tillförlitlighet.

3. Processtabilitet och repeterbarhet: En stabil värmare med lång livslängd är grunden för stabilitet och repeterbarhet mellan batcher (batch-till-batch) och inom batcher (inom batcher), vilket Semixlabs TaC-belagda grafitvärmare ger, vilket gör din epitaxiella SiC-process mer tillförlitlig och kontrollerbar.

4. Förlängd livslängd och minskade driftskostnader: TaC-beläggningens täthet och starka vidhäftning förbättrar grafitvärmarens hållbarhet avsevärt och förlänger dess livslängd under krävande driftsförhållanden. Detta innebär mindre driftstopp för underhåll och mindre frekventa byten av reservdelar, vilket effektivt minskar kundens totala ägandekostnad.

5. Bibehålla utmärkt värmeledningsförmåga: Den noggrant optimerade TaC-beläggningsprocessen ger utmärkt skydd samtidigt som den bibehåller så mycket som möjligt av det högrena grafitsubstratets utmärkta värmeledningsförmåga, vilket säkerställer att värme överförs effektivt och jämnt till waferbrickan och waferna ovanför för exakt temperaturkontroll.
