PZT piezoelektriska tunnfilmsskivor
Semixlabs PZT piezoelektriska tunnfilmsskivor fungerar som det centrala funktionella materialet för avancerade MEMS-enheter. Genom att utnyttja avancerade PVD-processer (fysisk ångdeponering) har vi uppnått polykristallin PZT-tunnfilmsdeponering på 6-tums och 8-tums standardsubstrat, vilket kännetecknas av exceptionellt höga piezoelektriska konstanter och överlägsen enhetlighet. Med atomär planhet och exakt kristallorienteringskontroll förbättrar våra produkter avsevärt den elektromekaniska omvandlingseffektiviteten samtidigt som de säkerställer produktionsklassad konsistens och höga utbyten. De är perfekt lämpade för banbrytande MEMS-applikationer – inklusive akustiska givare, precisionsmikropumpar och RF-kommunikation – vilket ger våra kunder möjlighet att sömlöst överbrygga klyftan från laboratorieforskning och utveckling till storskalig massproduktion.
BESKRIVNING

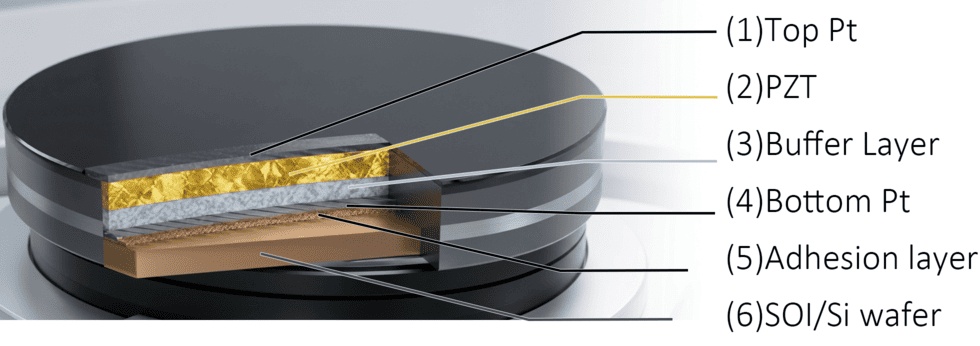

Typisk stack
Vi är designade för tillverkning av vanliga MEMS-system och erbjuder standardiserade, högvaliderade stackstrukturer som säkerställer sömlös integration med halvledarbearbetningslinjer.
| skikt | Kärnfunktion | Tekniska funktioner |
| Toppelektrod | Signalöverföring | Hög konduktivitet och utmärkt processstabilitet med ädelmetall. |
| Piezoelektriskt lager | Energiomvandling | Högdensitets, starkt (100) orienterad PZT-tunnfilm med hög drivkraft. |
| Buffertlager | Kristallin orientering | Optimerad gränssnittsenergi; undertrycker elementdiffusion; förbättrar ferroelektrisk utmattningsbeständighet. |
| Bottenelektrod | Hög tillförlitlighetsbas | Premium ädelmetallelektrod som säkerställer långsiktig elektrisk stabilitet. |
| Vidhäftningslager | Limning och anslutning | Förbättrar den mekaniska vidhäftningen mellan elektroden och substratet. |
| Substrat (Si/SOI) | Strukturellt stöd | Helt kompatibel med 8-tums standardkisel (Si) eller SOI-plattformar. |
Anpassnings- och gjuteritjänster
Skräddarsydda lösningar för högpresterande piezoelektriska applikationer
Våra tjänster
● Anpassade tunna filmer: Specifika filmtyper och precisionsjustering av tjocklek.
● OEM-gjuteri: Högkvalitativ tillväxt på kundlevererade wafers.
● SOI-integration: Specialiserad deponering för avancerad RF/MEMS.
Specifikationer
| Parameter | Specifikation |
| Skivstorlek | 6 tum / 8 tum |
| Topp Si-resistivitet | > 5 000 Ω`cm |
| Dopmedel och tjocklek | Anpassningsbar per design |
| BOX-lager | Stöd för varierande tjocklekar |
Tillämpningar
Våra 8-tums PZT piezoelektriska wafers är konstruerade för att möta högprecisionskrav inom olika branscher och fungerar som hörnstenen för effektiv elektromekanisk omvandling:
● Akustik- och kommunikationsinnovation: Idealisk för piezoelektriska mikrobearbetade ultraljudstransduktorer (pMUT) och akustiska MEMS (t.ex. högpresterande högtalare och mikrofoner). Med överlägsen känslighet och faskonsistens möjliggör våra wafers tydligare ljud och högprecisions ultraljudsavbildning. Dessutom passar höga Q-faktoregenskaper perfekt för RF MEMS-filter för 5G/6G-signalbehandling.
● Precisionsfluidik och nanoaktivering: För bläckstråleskrivhuvuden och precisionsvätskekontroll säkerställer våra höga piezoelektriska koefficienter högfrekvensstabilitet och droppvolymkonsistens. Inom medicinska/estetiska mikropumpar och finfördelning garanterar utmärkt utmattningsbeständighet exakt flödeskontroll under långvarig drift.
● Industriell och medicinsk tillförlitlighet: Från rörelseregistrering i mikroskala till högenergisk ultraljudsnebulisering ger våra PZT-lösningar stabil effekt, vilket hjälper kunder att övervinna storleks- och effektivitetsflaskhalsarna hos traditionella elektromagnetiska drivenheter.
konkurrens~~POS=TRUNC fördelar~~POS=HEADCOMP
Utmärkt elektromekanisk omvandlingseffektivitet
Baserad på avancerad teknik för texturorienteringskontroll har den tunna filmen en ultrahög effektiv piezoelektrisk koefficient e31,f. Som kärnkraftkälla för MEMS-ställdon möjliggör den högfrekvent deformationsutgång med stor förskjutning vid extremt låga drivspänningar.
Massproduktionsgradprocessens enhetlighet
Teknologi för kontroll av filmbildning på atomnivå säkerställer att tjockleksjämnheten hos 8-tums tunna waferfilmer når branschens riktmärken. Ytjämnheten på subnanometernivå uppfyller perfekt bearbetningskraven för precisionsakustiska och optiska mikrostrukturer.
Sträng kvalitet och tillförlitlighet
Ultralåg defektdensitet och överlägsen partikelkontroll förbättrar mönstringsutbytet avsevärt vid efterföljande mikronanotillverkning. Optimerad flerskiktsstackstruktur och dedikerad buffertlagerdesign undertrycker effektivt ferroelektrisk utmattning, vilket säkerställer långsiktig stabilitet hos komponenterna under komplexa driftsförhållanden.
