Rening och tillverkningsteknik av högrent kvarts av halvledarkvalitet: Att övervinna tekniska utmaningar med 6N-renhet och syntes av ångfas

Översikt

Huvudsammanfattning och introduktion

Diffusion av halvledarskivor och epitaxiella processer kräver kvartskomponenter (skivorbåtar, diffusionsrör, reaktionskamrar) för att uppnå renhet av 6N-kvalitet (99.9999 %), vilket strikt kontrollerar effekten av alkali- och övergångsmetalldiffusion på skivornas elektriska prestanda. Med tanke på den volatilitet som finns i tillgången från naturliga högrena malmkällor (såsom gran, tall) kan man genom att övervinna utmaningar med föroreningar och högtemperaturkrypning genom rening av ångfasdestillation och hydrotermisk kristallsyntes få utrustningstillverkare och skivfabriker med en mycket tillförlitlig och fullt spårbar lösning för substitution av högren kvarts.

1. Renhetskrav för kärnor och begränsningar för naturliga malmkällor

● Slutsats: Tillverkning av halvledarskivor ställer extremt höga renhetskrav på kvarts (kvalitet 6N). Traditionella högrena malmkällor lider av hög geografisk koncentration och naturliga föroreningsgränser, vilket kräver tekniska lösningar för att övervinna flaskhalsar i reningen.

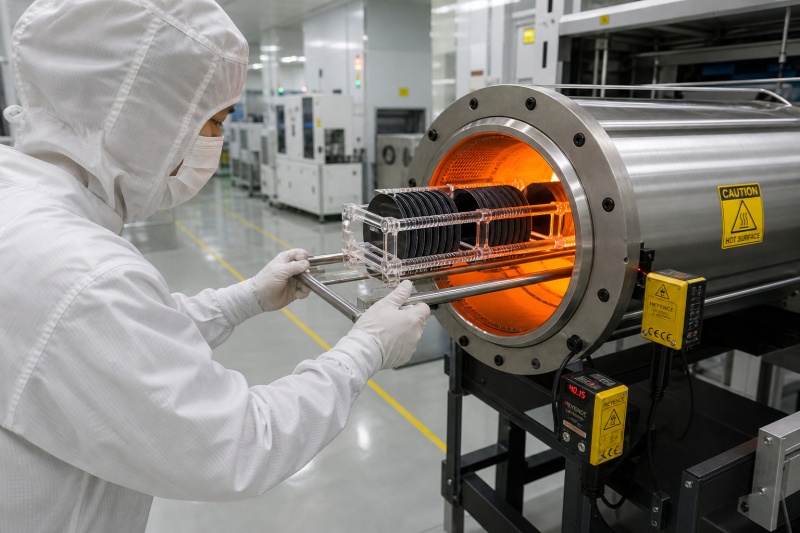

Högtemperaturdiffusion, oxidation och epitaxiella tillväxtprocesser inom halvledartillverkning kräver att kvartskomponenter arbetar kontinuerligt vid 1100 °C–1200 °C. Om kvartssubstratet innehåller för mycket föroreningar kommer det inte bara att sänka kvartsets termiska mjukningspunkt avsevärt (vilket orsakar deformation under gravitation vid höga temperaturer) utan också direkt förorena kiselskivor genom termisk avdunstning eller ångfasmigration. Mer specifikt har högrent kvarts av halvledarkvalitet extremt strikta kontrollmått för olika föroreningar:

· Alkalimetaller (Na, K, Li): Kräver vanligtvis individuell koncentrationskontroll under 0.1–0.5 ppm. Alkalimetalljoner migrerar mycket lätt vid höga temperaturer och utgör ett allvarligt hot mot den elektriska stabiliteten hos grindoxidlagret i kiselskivor.

· Övergångsmetaller (Fe, Cu, Ni, Cr): Koncentrationerna måste begränsas till 0.1 ppm. Övergångsmetaller bildar djupa föroreningscentra som drastiskt minskar bärarnas livslängd i kiselskivor.

· Bubblor och mikroskopiska inneslutningar: Förutom kemisk renhet tenderar interna mikrobubblor och korngränsdefekter att orsaka spänningskoncentration och till och med sprickbildning under högtemperaturglödgning, vilket påverkar den termiska fältuniformiteten.

Historiskt sett har naturliga mineralfyndigheter som uppfyller kraven för direkt högtemperatursmältning till högren kvarts varit extremt sällsynta och främst förlitat sig på gruvdistriktet Spruce Pine i North Carolina, USA. Detta beroende av en enda geografisk källa gör den globala leveranskedjan för halvledare skör när de ställs inför naturkatastrofer eller flaskhalsar i logistik, vilket driver djupgående industriell forskning och utveckling mot kemisk rening och syntetiska kvartsprocesser.

2. Vanliga renings- och syntestekniker för halvledarkvarts med hög renhet

● Kärnavslutning: Kemisk ångfasomvandlingsrening (TCS-destillation) och hydrotermisk högtryckskristalltillväxt är för närvarande de två vanligaste tekniska vägarna för att uppnå högren kvarts av 6N-kvalitet.

För att bryta sig loss från flaskhalsen med ojämnt föroreningsinnehåll i naturliga kvartsmalmer, använder modern halvledarkvartsteknik huvudsakligen två kärnprocessvägar:

1. Rening av ångfasomvandling (TCS-destillation och deponeringsväg)

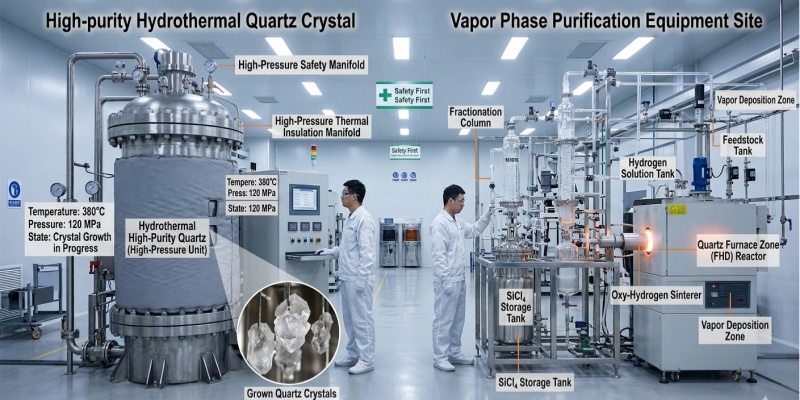

Ångfasrening omvandlar kiselhaltiga råmaterial till flyktiga klorsilanföreningar (såsom triklorsilan SiHCl₃ eller kiseltetraklorid SiCl₄) med hjälp av flerstegsdestillationskolonner för att eliminera spår av metallkloridföroreningar baserat på kokpunktsskillnader. De renade gasformiga kiselföreningarna med hög renhet genomgår hydrolys/pyrolys i en högtemperaturknutväteflamma eller plasma, vilket genererar högrena kiseldioxidpartiklar (sot), som sedan dehydroxyleras vid hög temperatur och förtätas till fasta tackor. På grund av destillationskolonnernas höga separationsselektivitet kan denna metod stabilt reducera totala metallföroreningar till ppb-nivån, vilket producerar syntetisk smält kvarts med ultrahög renhet.

2. Hydrotermisk kristalltillväxt vid hög temperatur och högt tryck

Hydrotermisk tillväxt simulerar naturlig kvartskristallisation i en specialiserad autoklav. Med billigare vanlig naturlig kvarts som näringsråvara löses den upp i alkaliskt varmt vatten under hög temperatur (300–400 °C) och högt tryck (100–150 MPa) och kristalliserar långsamt på orienterade ympkristaller i tillväxtzonen för att producera jättelika högrena enkristaller. Den hydrotermiska processen utnyttjar skillnaden i kristallisationshastigheter mellan föroreningar och SiO₂-gittret för att naturligt avvisa föroreningar. Den resulterande syntetiska kvartskristallen uppvisar låga interna defekter, vilket gör den lämplig för högprecisionsfotolitografilinser och extremt krävande halvledardiffusionshållare.

Tabell 1: Jämförelse av teknologisk väg kontra prestationsmått

3. Kostnad för kvartsrening och lösningar för substitution i den inhemska leveranskedjan

● Kärnkonklusion: Även om syntetiska och avancerade reningsmetoder ökar energiförbrukningen och initialkostnaderna, minskar de avsevärt de totala driftsriskerna för waferfabriker genom att förlänga utrustningens livslängd och säkerställa stabil lokal försörjning.

Medan ångfasrening och hydrotermisk syntes tillförlitligt uppnår renhet av 6N-kvalitet, har dessa processer relativt hög energiförbrukning och långa produktionscykler. För OEM-tillverkare av halvledarutrustning och wafertillverkare är det viktigt att hitta en rationell balans mellan prestandakrav och kostnadseffektivitet vid processval:

• Energiförbrukning och kostnader för avfallssyrabehandling:

Fysisk rening av naturlig malm kräver stora mängder fluorvätesyra (HF) och salpetersyra över flera djupa syratvättningssteg, vilket innebär komplexa kostnader för miljömässig behandling av flytande avfall. Ångfasdestillation kräver däremot reaktionsdeponering vid höga temperaturer över 1000 °C, vilket leder till högre energiförbrukning. Fabriker minskar effektivt enhetsreningskostnaderna genom system för återvinning av processavfallssyra och kaskadbaserad användning av spillvärme.

• Diversifierade genombrott inom den inhemska leveranskedjan för högren kvarts:

Under senare år har betydande framsteg gjorts inom inhemsk reningsteknik för kvarts med hög renhet, med flera lokala företag som uppnått kommersiell massproduktion av syntetisk kvarts i ångfas och fintvättning av högren malm. Genom att etablera omfattande ICP-MS-testsystem (induktivt kopplad plasmamasspektrometri) säkerställer tillverkarna att varje parti av utgående kvartsstrukturkomponenter överensstämmer med kundens tekniska ritningar, vilket effektivt minskar risken för överberoende av en enda utländsk malmkälla.

4. Vanliga frågor och anpassningsguide för högrena kvartskomponenter

● Kärnkonklusion: Att tillhandahålla objektiva och rigorösa tekniska svar som tar itu med kundernas viktigaste frågor gällande standarder för renhetstestning, val av krypskydd vid höga temperaturer och spårbarhet av batchleveranser.

F1: Vilka är de praktiska skillnaderna mellan syntetisk kvarts av kvalitet 6N och naturlig kvarts med hög renhet av kvalitet 5N i tillämpningar med diffusionsugnsrör?

Svar: Naturlig kvarts med hög renhet av 5N-kvalitet uppvisar stabil prestanda och högre kostnadseffektivitet i de flesta mogna diffusions- och oxidationsprocesser över 28 nm. I noder på 14 nm och mer avancerade noder eller högkänslig epitaxialutrustning eliminerar dock syntetisk kvarts av 6N-kvalitet variationer i skivutbytet orsakade av spår av alkalimetalldrift och erbjuder överlägsen stabilitet mot termisk chock och sprickbildning under långvarig drift vid höga temperaturer.

F2: Hur garanterar ni att levererade kvartskomponenter är fria från spår av metallföroreningar?

Svar: Alla färdiga kvartsdelar av halvledarkvalitet genomgår ytpassivering med hög renhet, följt av ultraljudsrengöring och dubbelskiktad vakuumförpackning i ett renrum enligt ISO 5 (klass 100). Varje produktbatch levereras med en medföljande ICP-MS-spårmetallanalysrapport, vilket säkerställer fullständig spårbarhet av elementära föroreningar.

F3: Kan kallbearbetning och termisk tillverkning av komplexa kvartskammare eller waferbåtar anpassas enligt våra tekniska ritningar?

Svar: Ja. Vi är utrustade med fleraxliga CNC-maskiner avsedda för kvartsgravering och fräsning, utrustning för svetsning med gasgasflamma och precisionsglödgningsugnar. Vi kan bearbeta komplexa kvartskonstruktionsdelar baserat på kundens ritningar och utföra strikt spänningsavlastningsglödgning för att förhindra sprickbildning i högtemperaturmiljöer.

Slutsats: Objektiv utvärdering av materialegenskaper för att bygga kvarts med hög tillförlitlighet

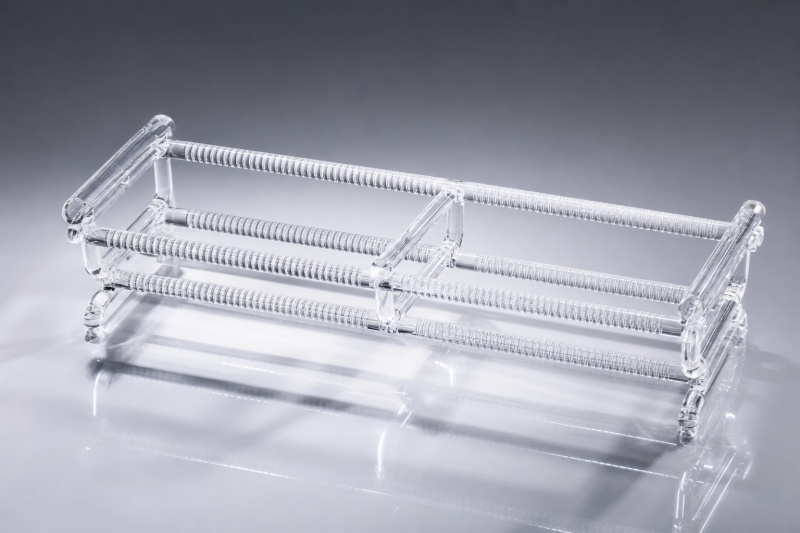

Tillverkning av kvartsbåtar och waferhållare av halvledarkvalitet beror inte bara på råmaterialens reningsnivå utan även på precisionskallbearbetning efterföljande, flamsvetsning och rigorös spänningsglödgningskontroll. Vi strävar efter att tillhandahålla högprecisionslösningar med låg deformation, skräddarsydda kvartsbåtar, anpassade till de specifika termiska fältförhållandena och waferbelastningskraven hos waferfabriker och utrustningstillverkare.

Välkommen att besöka vår produktsida för högrena kvartswaferbåtar och hållare i halvledarkvalitet för att utforska detaljerade specifikationer och bärarlösningar, eller se vår kategorisida för komponenter och diffusionsrör i högrena kvarts. Om du behöver utvärdera komponenternas renhetsvärden, termisk fältkompatibilitet eller begära ett tekniskt datablad (TDS), är du välkommen att kontakta vårt tekniska team.
